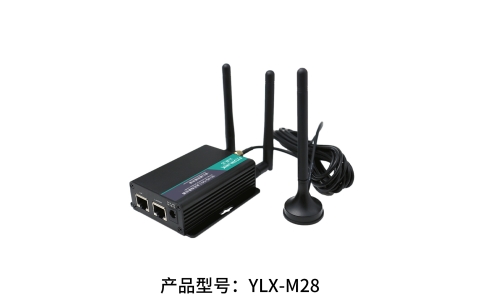

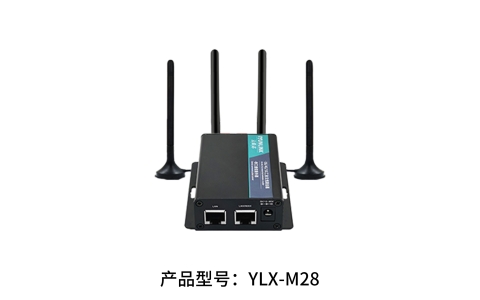

YLX-M28 4G单卡工业路由器

2024-03-18 19:24:47   375

支持Linux和OpenWRT操作系统及自定义开发,是一体化的802.11 b/g/n WIFI解决方案,可以广泛地适用于智能设备和云服务应用等,包括有线转无线、4G转WIFI、无线摄像头、硬AP、路由器、DTU工业4G路由器、无人售卖机等。

一、产品简介

云联芯

M28/Q314G工业路由器支持4G、WiFi4、有线网络等接入方式,具有开放式的架构设计,提供快速灵活定制;可实现本地实时数据分析与智能化处理;采用工业级标准设计,宽温、宽压、防尘、抗强电磁干扰,备多重硬件防护,带有外部看门狗电路,即使在严苛环境下也能稳定运行,能够适配不同行业场景,利用公用无线网络为用户提供无线的数据传输功能。主要在环境更为恶劣的区域内,为大家提供各种网络支持。现在已广泛应用于物联网产业链中的M2M行业,如智能电网、智能交通、金融、供应链自动化、工业自动化、智能建筑、消防、公共安全、环境保护、气象、数字化医疗、遥感勘测、农业、林业、水务、煤矿、石化等领域。

4G工业路由器系列产品,是集 4G/3G/2G 网络、虚拟专用网等 技术于一体的物联网无线路由器产品。该设备凭借 4G/5G 无线广域网双网备份以及 Wi-Fi 无线局域网等技术,提供不间断的多种网络接入能力,以其全面的安全性和无线服务等特性,为用户提供高速稳定的数据传输通道 。

该产品的设计完全满足了无人值守现场通信的需求,采用软硬件看门狗及多级链路检测机制保证通信的稳定性和可靠性,同时支持 IOT管理平台,方便用户远程管理,充分保证了设备管理的智能化。多种 VPN 技术保证了数据传输的安全性,防止数据被恶意访问或篡改。人性化的 WEB 配置界面设计,方便用户配置,极大地降低了用户使用难度。

图片关键词

产品特性

支持 4G LTE高速网络和3G/2G全网通

支持有线与蜂窝网络WiFi备份

支持 WLAN

具备 2 个百兆以太网端口

支持多种 VPN 功能

支持有线、无线互相备份

支持 SNMP及云联芯IOT平台,实现高效的远程集中网管

支持高效完成大规模设备网络部署

支持导轨及桌面安装

全工业化设计,无惧恶劣条件的挑战

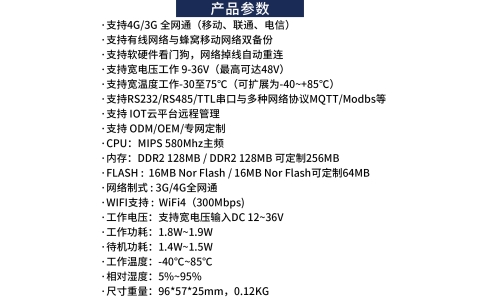

二、产品规格参数

硬件性能

产品型号

M28(不防雷

Q31(防雷设计

CPU

MTK方案 32位处理器 580Mhz主频

高通方案 MIPS 650Mhz 主频

内存

板载贴片DDR2 128MB

FLASH

16MB Nor Flash

WIFI

802.11.b/g/n (Wi-Fi 4),最高速率可达300Mbps,支持2.4G

网络支持

工业级4G全网通模块、或是3G模块

系统时间

时间同步采用NTP技术

4G 模块

区别

CAT1

CAT4

模组传输

理论最大传输速率:上行5Mbps,下行10Mbps

理论最大传输速率:上行50Mbps,下行150Mbps

网络频段

GSM/GPRSFDD-LTE/TDD-LTE

GSM/GPRSFDD-LTE/TDD-LTEWCDMA/HSDPA/HSPA+TD-SCDMA/EDGE CDMA 1X/EVDO

供电特征

电源

外置电源适配器(12V 1A)

工作电压

宽电源输入DC12~35V

待机功耗

100~200 mA@12V DC

工作功耗

300~600mA @12V DC

接口

WAN口

1个WAN口(可配置成LAN,10M/100M自适应MDI/MDIX口)

LAN口

1个(10M/100M自适应MDI/MDIX口)

SIM卡接口

1个 (抽屉式卡座,支持1.8V/3V的 SIM/UIM卡)

USB接口

不支持

Reset

1个 (复位按钮)

天线接口



4G天线 1-2个 (阻抗50欧,SMA内孔接口)

WIFI天线2 个 (2.4G,阻抗50欧,SMA内针接口)

电源端子

1个(DC座 )

Console口

1个 外置

指示灯

4个 1个4G灯,1个WiFi灯, 2个网口灯

工作条件

工作温度

-40~+75ºC (-40~+167℉)

存储温度

-40~+75ºC (-40~+167℉)

工作湿度

5%~95%(无凝结)

设备通风

自然散热、无噪音

物理特征

机箱

全金属机箱

外形尺寸

长*宽*高: L*S*H: 83.5mm x72mm x 25.5mm (不包括天线和安装件)

安装方式

桌面平放、导轨安装、壁挂式

重量



每台净重: 0.25KG (单台外盒尺寸20*14*4CM)

每台毛重: 0.34KG (带配件及包装箱,整箱35台12kg,外箱尺寸45*35*30CM)

设备安全性与可靠性

安全与可靠性

电源反相保护、过压保护、过流保护;以太网接口内置 1.5KV 电磁隔离保护;

RS232/RS485接口内置 15KV ESD保护; SIM/UIM 卡接口内置 15KV ESD 保护

防护等级

IP35

认证

符合CCC、Rohs

MTBF

≥100,000小时

软件功能

网络接入

支持APN VPDN

接入认证

支持CHAP/PAP认证

网络模式

GSM/GPRS/EDGE,LIMTS/HSPA+/EVDO/TD-SCDMA/TD-LTE/FDD LTE/5G NR 模块决定

LAN协议

支持ARP,Ethernet

WAN协议

支持静态IP,DHCP,PPPoE,PPP

IP应用

支持 Ping、Trace、DHCP Server 、DHCP Relay、 DHCP Client、 DNS relay、DDNS 、Telnet

IP路由

支持路由

NAT功能

支持网络地址转换

工业协议

支持IEC101/104规约,支持环保212协议,支持MQTT,MUDBUS等工业协议

网络安全

防火墙

全状态包检测(SPI)、防范拒绝服务(DoS )攻击 过滤多播/Ping 数据包、访问控制列表(ACL)

内容 URL 过滤、端口映射、虚拟 IP 映射、IP-MAC 绑定

数据安全

IPsec VPN /L2TP/PPTP/GRE/OPEN VPN/CA 证书

可靠性

备份功能

支持有线、无线,4G三路互为备份

链路在线监测

发送心跳包检测,断线自动连接

内嵌看门口狗

设备运行自检技术,设备运行故障自修复

WIFI(集成)

协议标准

IEEE 802.11b/g/n

速率

最高可达 300Mbps

安全特性

开放系统、共享密钥、WPA/WPA2 认证,WEP/TKIP/AES 加密

工作模式

AP、Client 工作模式

传输距离

100m(实际传输距离视环境而定)

智能化

集成DTU功能

支持 TCP、UDP 透明传输模式、TCP Server 模式 支持 Modbus RTU 转 Modbus TCP 网桥,

支持 DCUDP、DCTCP 模式

网络管理

QOS管理

支持带宽限制,IP 限速

配置方式

支持 telnet、web、ssh 和 console 配置方式

升级方式

支持 web 升级、支持FOTA

日志功能

支持本地系统日志、远程日志、串口输出日志。重要日志掉电保存

短信功能

状态查询、配置、重启

按需拨号

按需拨号、数据激活、短信激活

网管功能

支持星创(STARDevice Manager)网管平台,批量管理

简单网络管理功能

支持 SNMP v1/v2c/v3,支持 SNMP TRAP 功能

流量管理

支持流量阈值设定,支持流量统计和流量告警功能

告警功能

支持系统重启、LAN 端口上下线、流量告警、sim 卡故障等告警

维护工具

Ping,路由跟踪,网速测试

状态查询

系统状态,modem 状态,网络连接状态,路由状态







三、产品配件清单

图片关键词

样品赠送SIM卡针

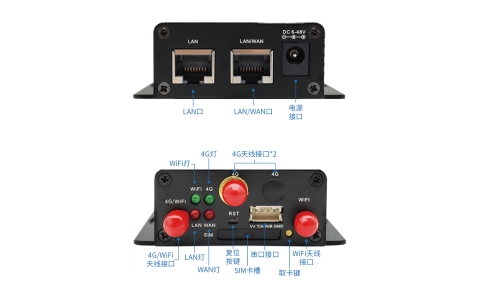

四、产品接口功能



图片关键词

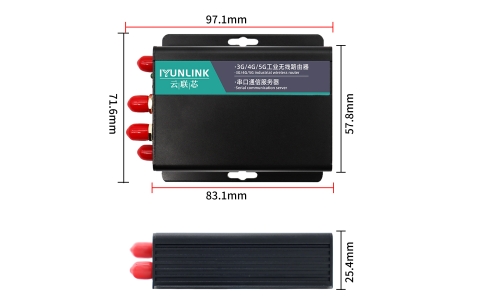

五、产品尺寸图

 图片关键词





六、产品包装方式



图片关键词























图片关键词















七、产品应用场景


图片关键词

图片关键词

更多实地应用场景





图片关键词












更多实地应用场景图片关键词图片关键词





图片关键词









 图片关键词

图片关键词







图片关键词
